拖链E25系列
节距P：46mm
内高hi：25mm
内宽Bi：25-125mm
链节/m=22节(1012mm)
产品系列: 拖链E25系列
- 产品描述
-

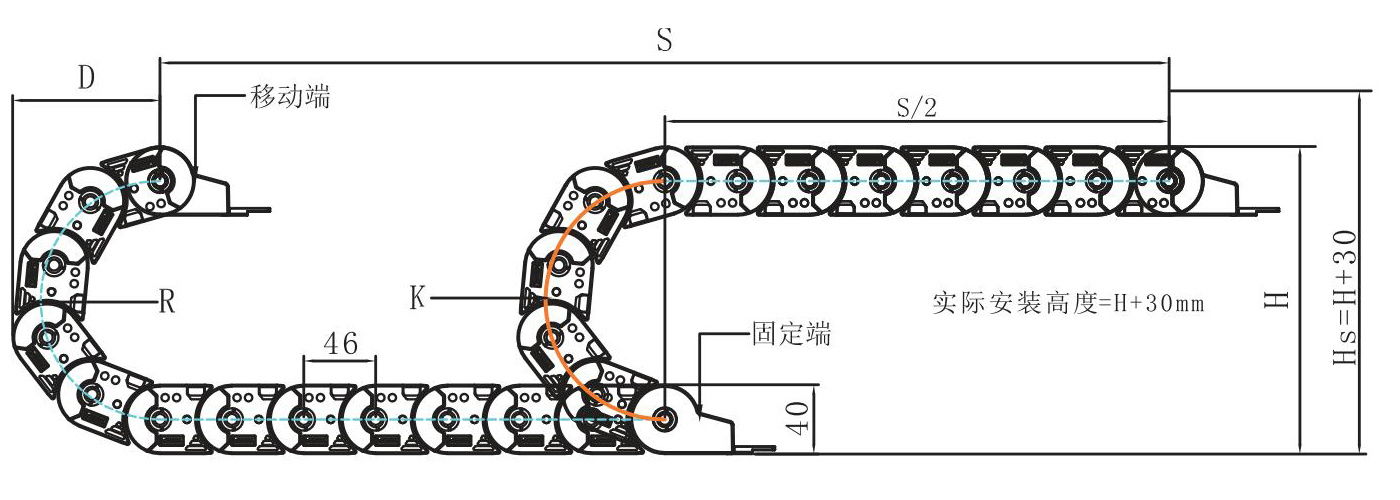

▍E25系列：概览

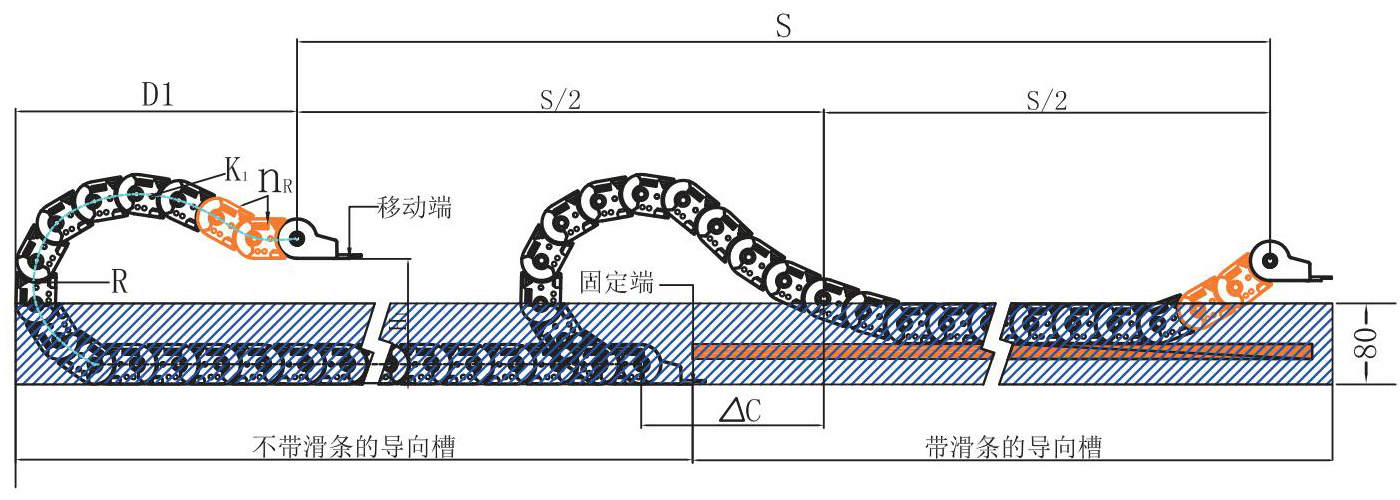

架空应用 | 短行程 | Lk=S/2+K
滑行应用 | 长行程 | Lk=S/2+K₁
节距P：46mm
内高hi：25mm
内宽Bi：25-125mm

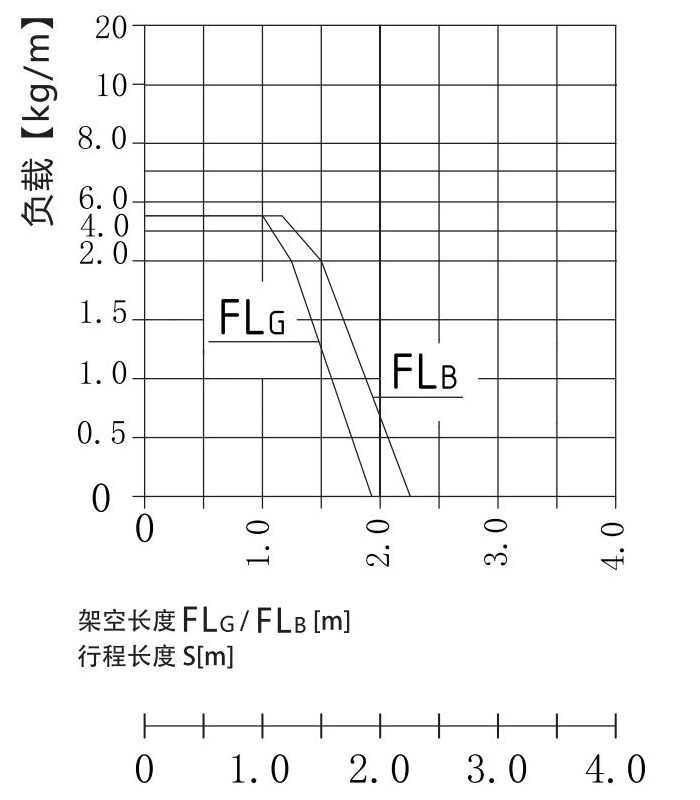

链节/m=22节(1012mm)架空-负载图
R
H
Hs
D
K
H1
D1
K1
∆C
NR
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
55
150
180
142
265
110
142
265
-
-
75
190
220
162
330
100
260
414
115
2
100
240
270
187
410
100
380
644
204
2
125
290
320
212
485
100
440
736
244
3
150
340
370
237
565
100
590
1012
364
3
175
390
420
262
645
100
755
1242
504
3
200
440
470
287
725
100
950
1472
674
4
225
490
520
312
800
100
1040
1610
754
4
250
540
570
337
880
100
1130
1794
804
4
▍技术参数
架空长度 ≤2.3m 速度/加速度FLG ≤10[m/s]/50[m/s²] 滑行距离 ≤100m 速度/加速度FLa ≤3[m/s]/6[m/s²] 垂直悬挂 ≤40m 滑行速度/加速度 ≤4[m/s]/25[m/s²] 垂直站立 ≤3.0m 允许温度 -40℃~120℃ 侧向架空 ≤1.0m 阻燃等级 UI94 HB ▍E25系列：产品规格

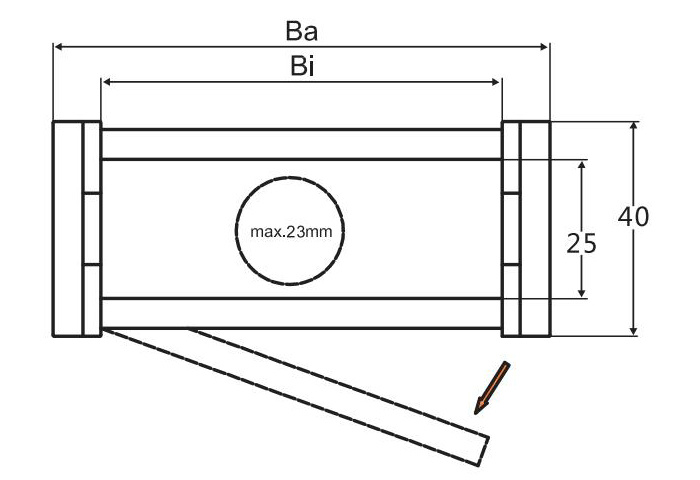

Ei25-内开盖式
拖链代码
Bi
Ba
R
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
Ei25.25.R
25
41
55
75
100
125
150
175
200
225
Ei25.38.R
38
54
55
75
100
125
150
175
200
225
Ei25.57.R
57
73
55
75
100
125
150
175
200
225
Ei25.77.R
77
93
55
75
100
125
150
175
200
225
Ei25.89.R
89
105
55
75
100
125
150
175
200
225
Ei25.103.R
103
119
55
75
100
125
150
175
200
225
Fi25.125.R
125
141
55
75
100
125
150
175
200
225
Eu25-外开盖式
拖链代码
Bi
Ba
R
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
Eu25.25.R
25
41
55
75
100
125
150
175
200
225
Eu25.38.R
38
54
55
75
100
125
150
175
200
225
Eu25.57.R
57
73
55
75
100
125
150
175
200
225
Eu25.77.R
77
93
55
75
100
125
150
175
200
225
Eu25.89.R
89
105
55
75
100
125
150
175
200
225
Eu25.103.R
103
119
55
75
100
125
150
175
200
225
Eu25.125.R
125
141
55
75
100
125
150
175
200
225

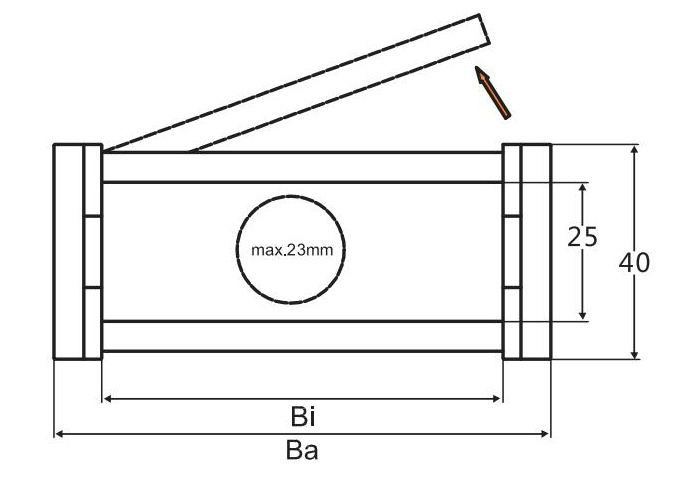

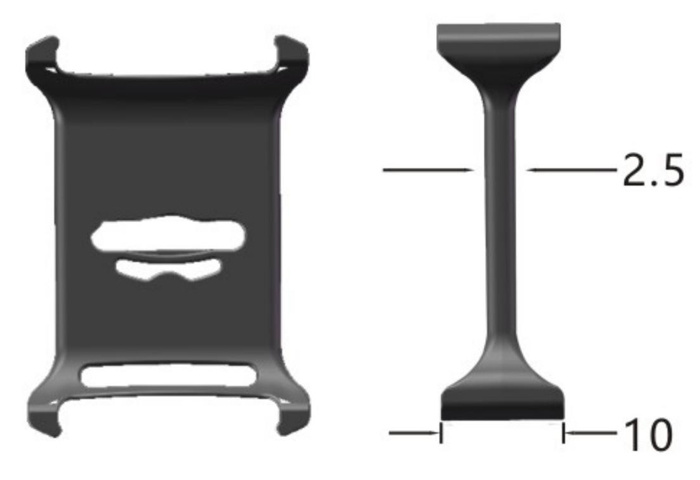

竖向分隔 E25.1
■ 适用于几乎所有应用
■ 易于装配和拆卸
■ 可灵活调节位置■ 宽基角、可靠地安装在横杆上
横向分隔
订购示例：EH25-L

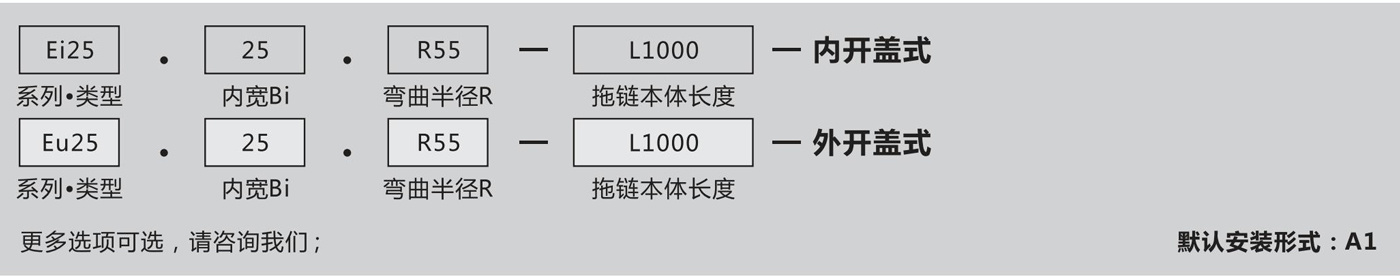

▍拖链订购示例

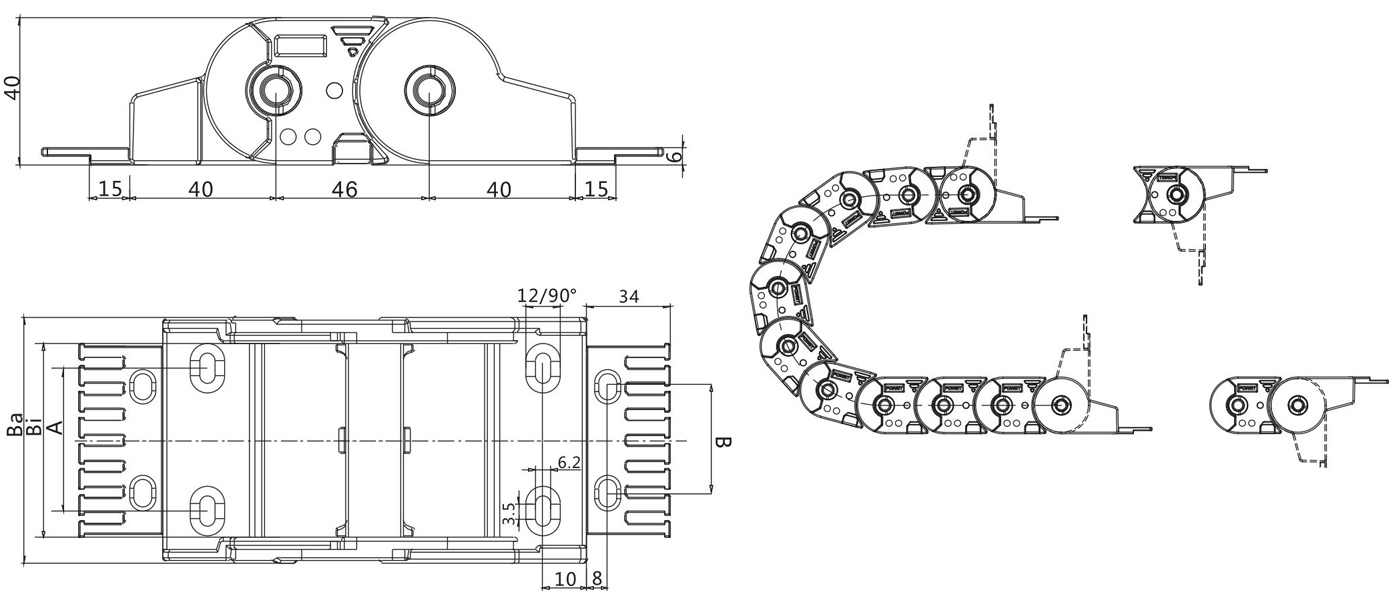

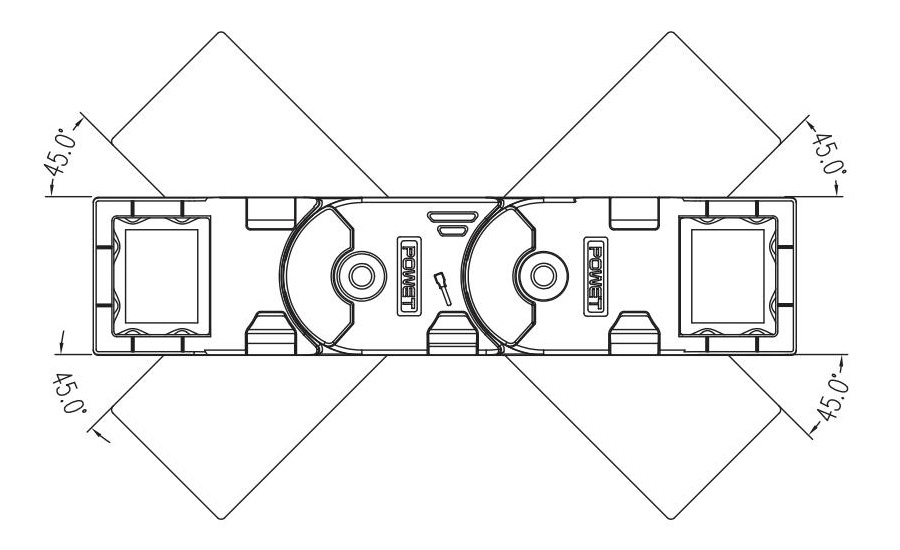

▍E25系列：斜接头
接头
■ 用于E25 系列
■ 可从底部、顶部二个位置固定
■ 活动式（标准）和固定式两种可能
活动接头- 推荐用于架空应用和滑行应用
固定式接头- 推荐用于竖直悬挂和站立应用
内宽
固定式接头代码
活动式接头代码
A
B
扎线板齿数
mm
不带扎线版
带扎线版
不带扎线版
带扎线版
(mm)
(mm)
25
E250.25.A
E250.25.A.Z
E251.25.A
E251.25.A.Z
17
-
3
38
E250.38.A
E250.38.A.Z
E251.38.A
E251.38.A.Z
25
15
4
57
E250.57.A
E250.57.A.Z
E251.57.A
E251.57.A.Z
44
25
6
77
E250.77.A
E250.77.A.Z
E251.77.A
E251.77.A.Z
64
41
8
89
E250.89.A
E250.89.A.Z
E251.89.A
E251.89.A.Z
77
41
8
103
E250.103.A
E250.103.A.Z
E251.103.A
E251.103.A.Z
90
73
10
125
E250.125.A
E250.125.A.Z
E251.125.A
E251.125.A.Z
112
73
12

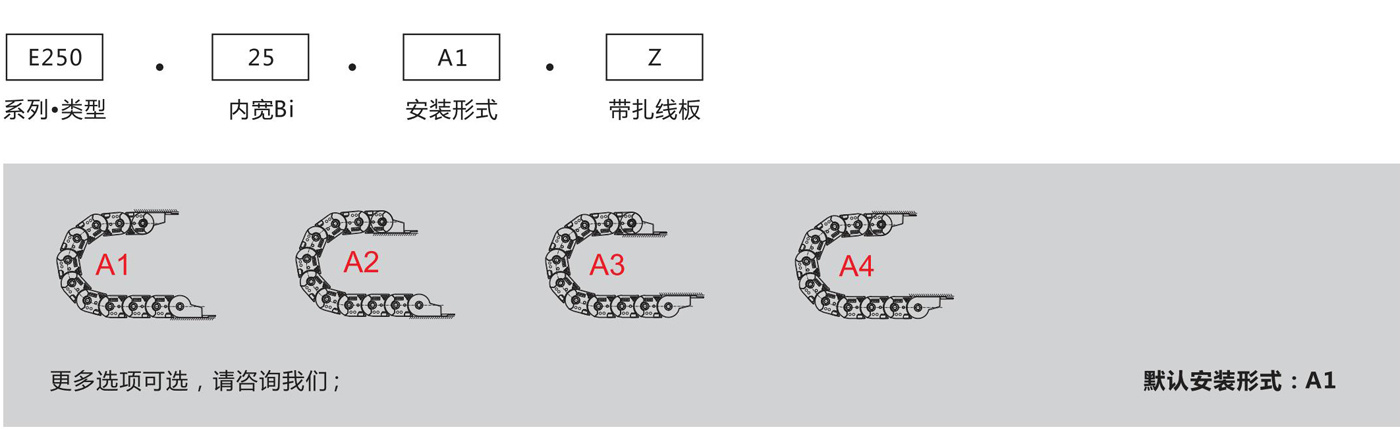

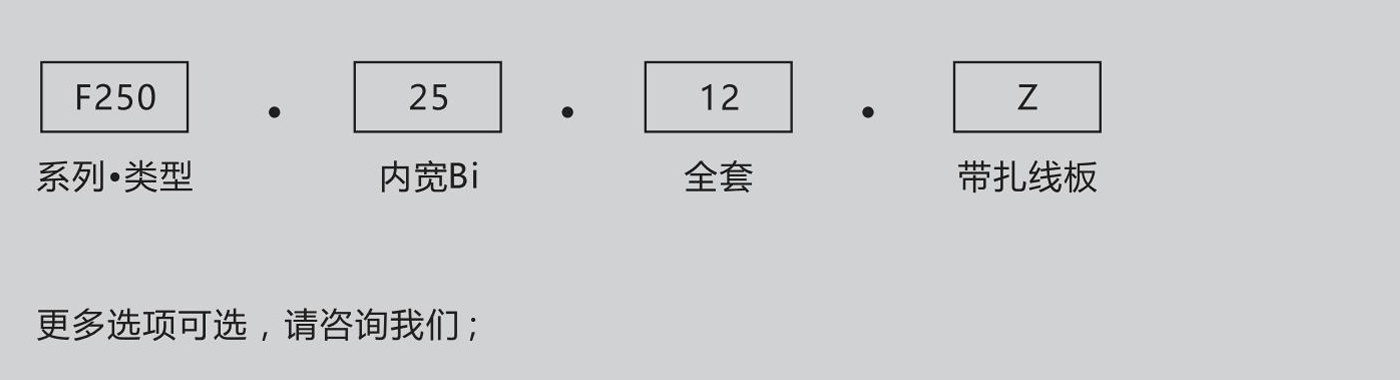

▍接头订购示例

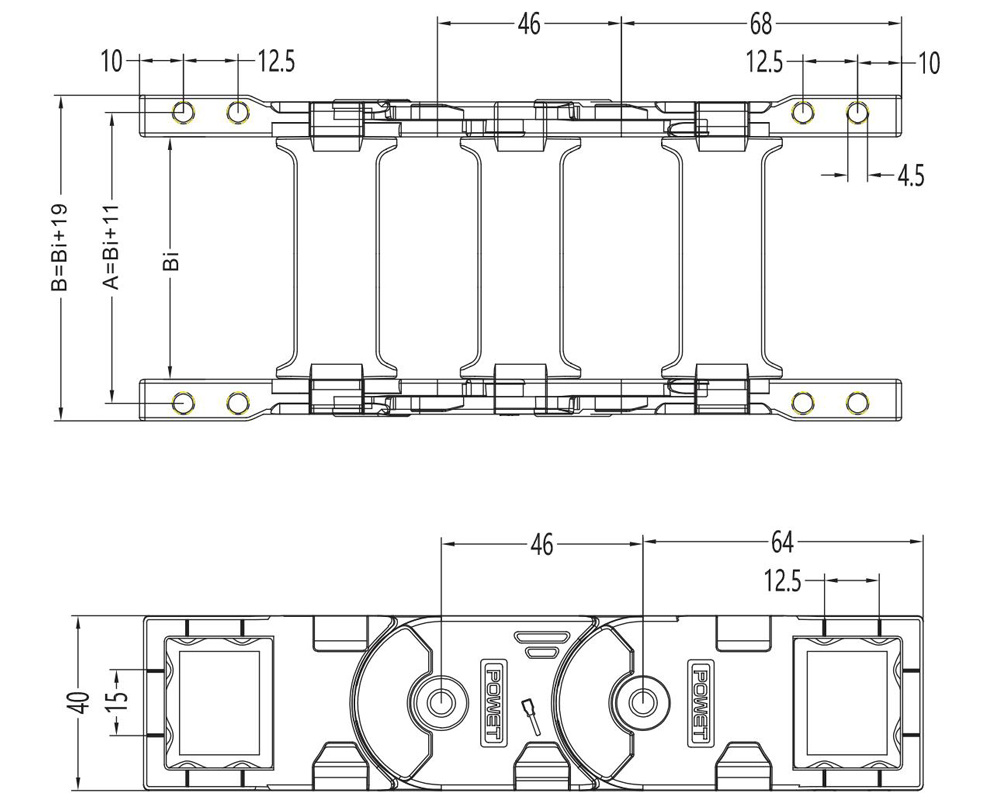

▍E25系列：方形接头
接头-开放式
■ 适用于E25系列
■ 可从底部、顶部、端面三个位置固定
■ 活动式（标准）和固定式两种可能
活动接头- 推荐用于架空和滑行应用
固定式接头- 推荐用于竖直悬挂和站立应用
内宽
固定式接头代码
活动式接头代码
A
B
扎线板齿数
mm
不带扎线版
带扎线版
不带扎线版
带扎线版
(mm)
(mm)
25
F250.25.12
F250.25.12.Z
F251.25.12
F251.25.12.Z
36
44
3
38
F250.38.12
F250.38.12.Z
F251.38.12
F251.38.12.Z
49
57
4
57
F250.57.12
F250.57.12.Z
F251.57.12
F251.57.12.Z
68
76
6
77
F250.77.12
F250.77.12.Z
F251.77.12
F251.77.12.Z
88
86
8
89
F250.89.12
F250.89.12.Z
F251.89.12
F251.89.12.Z
100
108
8
103
F250.103.12
F250.103.12.Z
F251.103.12
F251.103.12.Z
114
122
10
125
F250.125.12
F250.125.12.Z
F251.125.12
F251.125.12.Z
136
144
12
▍接头订购示例
